导读：
请先看三个视频（如无法正常播放请单击链接查看）：
DIY智能家居...
请先看三个视频（如无法正常播放请单击链接查看）：
DIY智能家居v2.0操作演示
http://v.youku.com/v_show/id_XNTY5MzcwNzMy.html
乐联网手机APP和微信操作演示
http://v.youku.com/v_show/id_XNTY5NjUwODQ4.html
乐联网管理平台操作演示，注意下自定义微信命令
http://v.youku.com/v_show/id_XNTY5NjI2OTky.html
大家好，我叫无用在这里我主要介绍下DIY智能家居系统开发经历和同乐为物联管理平台的对接方案。
注：无用技术有限，文中难免有错误，如有错误，欢迎拍砖^-^。
查看乐联网已经对接上的设备
先上图：
这是我在乐联网上公开的家里温度、空气质量和湿度传感器等实时信息曲线图，是不是很酷^-^
可以点这里查看 http://www.lewei50.com/home/gatewaystatus/586

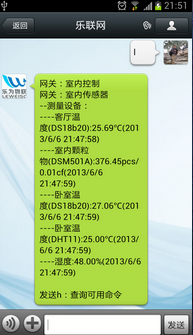

通过手机微信绑定个人账户后查看室内传感器实时信息
通过微信命令打开/关闭家里的设备
通过手机端APP应用查看传感器实时信息
登录乐联网官方网站查看传感器实时信息
http://www.lewei50.com/dev/docList
数据对比分析
通过网页控制家里的设备
看到这些心动的有木有！！！我对乐联网简直是一见钟情啊，当然还有很多好玩的等着我们一起去探索，
点这里查看更多信息http://www.lewei50.com/dev/docList
看到这里很多朋友可能开始好奇了，怎么实现的这些功能呢？下面一步一步来解开这些疑问。
当然乐联网已经为爱好者提供了非常快捷的解决方案，使用它你可以快速搭建传感器数据上传和设备控制，
点这里查看更多信息 http://www.lewei50.com/dev
不过无用有自己的一套解决方案，在遇到乐联网之前已经在用啦，碰到乐联网后毫无压力的与乐联网开放平台对接到了一块。
上架构图：
是不是有点智能家居的味道了，呵呵。
第1版的诞生(v1.0)
故事的开始，2012年北京的冬天（在北京的兄弟们都知道这年冬天特别的冷），我家暖气出现了故障，整个冬天停止供暖-_-。后来我和我老婆实在坚持不住了，去家电城买了个电暖气，这才缓解受冻之苦。但是问题又来了，每天下班到家在打开暖气等到屋里暖起来还是要等好长一段时间的。 有一次突然灵机一动，为何不自己动手做一套简单的系统呢：在下班回家的路上用手机提前把电暖气打开，让它先暖着屋里，提前打开饮水机，回到家就能喝上暖暖的开水^_^， 提前打开热水器，回到家就可洗个热水澡，在加个温度传感器方便查看电暖气的效果，Oh Yea 说干就干，于是DIY智能家居的第1个版本（v1.0）就这样诞生了。上设备图：
Db120 路由器，刷Openwrt 系统（之前拿来上网用的49RMB)
433无线模块（25RMB)
每个终端设备一个arduino pro mini 占用空间特小(18RMB)

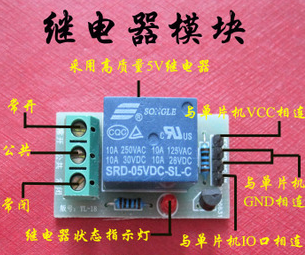

继电器模块(5RMB)
DS18B20温度传感器(4.5RMB)
开关电源模块 5v 700ma 稳定性很强(5RMB)
路由器改造：
将433模块接到路由器的串口上
饮水机改造：
因为是放到饮水机内部使用，就不做美化了，呵呵。

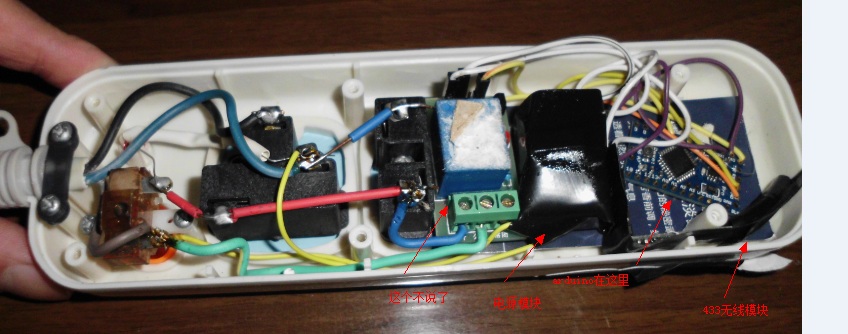

插排改造：
美化一下，呵呵。
使用db120 openwrt 作为家庭网关，
使用433 做为无线网络模块，由于433 只支持半双式，两个模块同时发数据会造成数据混乱,一个模块发送数据其它模块都能收到，所以使用了请求回应的方式，openwrt 上的433模块作为逻辑上的主模块，数据请求由它发起并带上一个地址，接收方收到数据时判断这个地直址如果是自己就作出回应，整个网络中不会使用重复地址，为了不会使数据混乱openwrt 上的程序负责保证同时只有一个请求通过433 发送出去。
继电器、温度传感器和433无线使用一个arduino 放到饮水机内部（ 虽然这样做饮水机打开时会影响正常测温，但是当时为了节省开支只好这样了），另一个继电器、433无线和arduino都塞进一个插排里面，这样做不仅可以控制电暖气，而且还可以控制其它电器。
串口指令结构如下：
0x11 0x22 [头] + 设备地址 + 功能标识 + 附加数据
Arduino 中的代码片段：
Openwrt 程序使用c++编写，主要负责提供中间层的作用，它不处理业务，通过433无线模块同其它arduino 设备通讯，并以tcp 协议方式对外提供接口。
C++代码片段：
手上有一台美国vps外网服务器(30rmb/月)
通过ssh 将openwrt 提供的端口在vps 上打通，让vps 上的php程序能直接使用c++提供的端口.
主要逻辑处理在php上，这样开发和修改起来相对容易了很多。
Php代码片段：
编写网页程序，对外提供操作UI:
第2版（v2.0）的诞生：
在这里非常感谢乐联网老刘的支持，当他看到我用433无线模块组装的插排时跟我约稿，鼓励我将制作过程写一份文章发表出来，当时乐联在做DSM501A 空气颗粒物检测活动，除了送我一个DSM501A 外，还送我一个设备做为奖励，有老刘的支持才有这篇文章的发表，非常感谢！！！ 之前我也一直想把这些分享出来，可是出于时间等原因一直没有去做，这次既然要做就做好一些把功能都完善一下，于时第2版出来了（操作演示请查看视频1），主要改进了以下几点：
1. 由于433 模块很不稳定，有时会出现丢数据的现象，所以使用zigbee 模块换掉433模块。
2. 增加卧室温度检测、湿度检测、空气颗粒物检测（DSM501A，乐联网做活动送的）、空调控制（夏天到家前可以先打开空调了^-^）。
3.外网服务器换用国内阿里云主机，包年690RMB，国内ip速度快！
zigbee模块（49RMB 有些小贵）：
换掉路由器内部的433模块：
插排里也换一下：
饮水机也换一下：

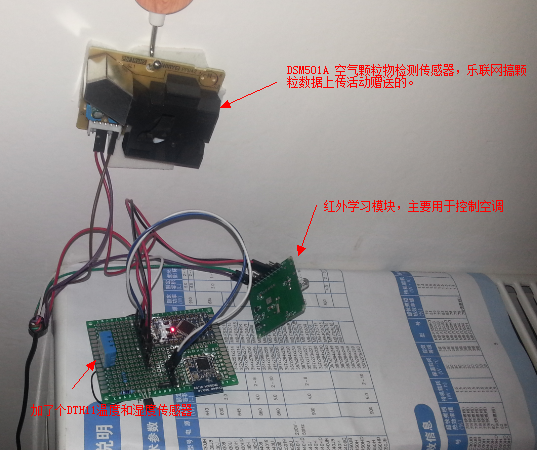

使用洞洞板集成zigbee模块、arduino、温度传感、温度传感器、DSM501A 颗粒物传感器和红外学习模块：
美化了下UI操作界面
与乐联网的对接
传感器数据上传
在openwrt 上写php 代码实现(openwrt 可以装php很方便)，代码片段：
上传温度数据
上传DSM501A 颗粒物数据
使用crontab 定时上传，每2分钟执行一次：
控制设备对接
采用乐联网tcp 长连接方式，不怕防火墙，响应速度快，也是运行在 openwrt 上，采用python 编写，代码片段：
返回网关上的所有控制设备信息
控制某个设备：
远程控制还不够？来点智能的怎么样？
经过一段时间的使用，无用发现远程控制并不是对智能家居的真正需要，比如下班后在路上有时会忘记拿出手机来打开家里的电器，有时感觉这种方式操作起来还有些繁琐。这时乐联网上的定时执行计划功能是个不错的选择，一般下班8点到家，通过配置7点时打开家里的热水器，饮水机：
如果下班后没有按时回家，比如公司加班，朋友聚会，那些这些按时打开的设备不就白白的浪费着国家能源了，无用在这里想到了一个办法： 在离家还有两公里的时候打开家里的设备，离家两公里以外的话关闭已经打开的设备，是不是有点节能的感觉，呵呵，无用已经实现了并且自己在用，体验还不错，这里简单介绍下实现方法：

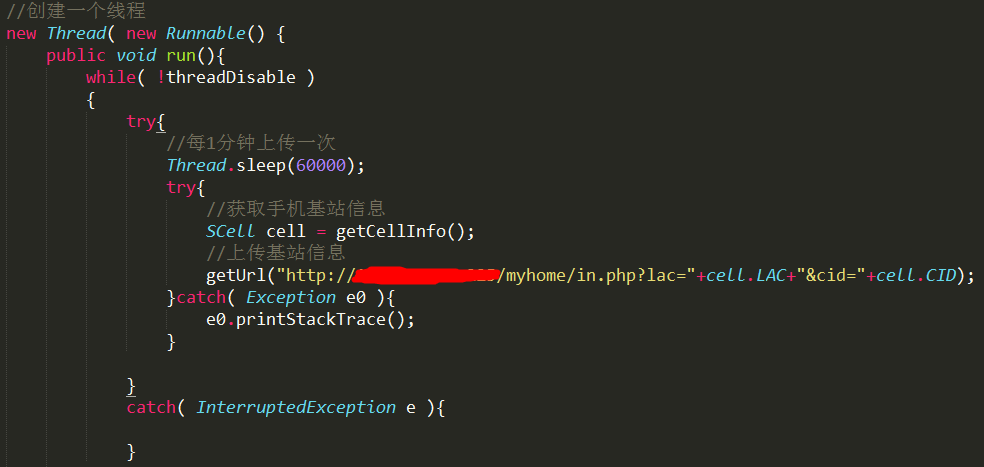

1.编写一个android 后台程序，类似于微信那种后台程序（android 不熟，硬着头皮边学边做的），通过移动网络每1分钟将自己的地理位置上传到外网服务器上，代码片段：
2.编写服务器上的php程序，代码片段：
